您的位置：首頁 >> 產品展示 >> 潛水泵|深井泵

產品展示

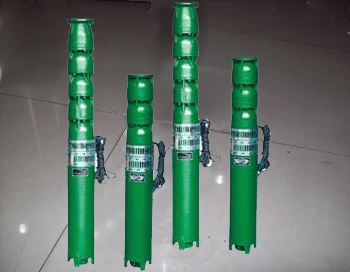

QJ型潛水深井泵

QJ型深井泵

，用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路

、礦山、工地供排水使用

一

、產品介紹
QJ型深井泵是電機與水泵直聯一體潛入水中工作的提水機具

，它適用于從深井抽地下水、也可用于河流

、水庫

、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市

、工廠

、鐵路、礦山

、工地供排水使用

。

二、產品特點
       1

、電機

、水泵一體、潛入水中運行

，安全可靠

。
2、對井管

、揚水管無特殊要求（即：鋼管井

、灰管井、土井等可使用

；在壓力許可下

、鋼管、膠管

、塑料管等可作揚水管使用
3

、安裝、使用

、維護方便簡單占地面積小

、不需要造泵房。
4

、結構簡單，節省原材料

。
潛水電泵使用的條件是否合適

，管理得當與使用壽命有直接的關系

。

三、使用條件
       1

、額定頻率為50HZ

，額定電壓為380+5%伏的三相交流電源。
2

、水泵進水口必須在動水位1米以下

，但潛水深度不得超過靜水位以下70米，電機下端距井底水深少在1米以上

。
3

、水溫一般不得高于20OC。
4

、水質要求：
（1）水中含砂量不大于0.01%（重量比）

；
           （2）PH值在6.5~8.5范圍；
           （3）氯離子含量不大于400毫克/升
       5

、要求井正直

、進壁光滑。

四

、結構說明
1

、QJ型深井泵由：水泵、潛水電機（包括電纜）

、輸水管和控制開關四大部分組成

。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機

，電機與水泵通過爪式或單健筒式聯軸器直接

；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器

、輸水管為不同直徑的鋼管制成

、采用法蘭聯接，高揚程式電泵采用閘閥控制

。
2

、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上

；導流殼采用螺紋或螺栓聯成一體

。
3、高揚程潛水泵上部裝有止回閥

，避免停機水垂造成機組破壞

。
4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機

。
5

、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜

、調壓彈簧

，組成調壓室，調節由于溫度引起的壓力變化

；電機繞組采用聚乙稀絕緣

，尼龍護套耐用消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝

，把接頭絕緣脫去刮凈漆層

，分別接好，焊接牢固

，用生橡膠繞一層

。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水

。
6

、電機密閉，采用精密止口螺栓

，電纜出口加膠墊進行密封

。
7、電機上端有一個注水孔

，有一個放氣孔

，下部有一個放水孔。
8

、電機下部裝有上下止推軸承

，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤

，隨水泵的上下軸向力

。

序號	適用	型號	流量	總楊程	轉速	效率	電機功率	機組大
序號	小井徑	（model）	（立方米/時）	（米）	（轉/分）	（%）	（千瓦）	外徑（毫米）
1	150	150QJ(R)5-10O	5	100	2850	60	3	136
2		150OJ(R)5-150		150			4
3		1500J(R)5-200		200			5.5
4		150QJ(R)5-250		250			7.5
5		15OQJ(R)5-300		300			9.2
6		150QJ(R)5-350		350			11
7		15OQJ(R)5-400		400			13
8		150QJ(R)10-50		50			3
9		1500J(R)10-100		100			5.5
10		150QJ(R)10-150		150			7.5
11	150	15OQJ(R)10-200	10	200	2850	64	11	136
12		15OQJ(R)10-250		250			13
13		15OQJ(R)10-300		300			15
14		1500J(R)10-350		350			18.5
15		15OQJ(R)20-26		26			3
16		1500J(R)20-33		33			3
17		15OQJ(R)20-39		39			4
18		15OQJ(R)20-52		52			5.5
19		15OQJ(R)20-72		72			7.5
20		15OQJ(R)20-78		78			7.5
21	150	15OQJ(R)20-85	20	85	2850	65	9.2	136
22		15OQJ(R)20-98		98			9.2
23		15OQJ(R)20-104		104			11
24		15OQJ(R)20-111		111			11
25		15OQJ(R)20-124		124			13
26		15OQJ(R)20-137		137			15
27		150QJ(R)20-143		143			15
28		15OOJ(R)20-156		156			15
29		15OQJ(R)20-176		176			18.5
30		15OQJ(R)20-182		182			18.5
31		15OQJ(R)32-18		18			3
32		15OQJ(R)32-24		24			4
33		15OQJ(R)32-30		30			5.5
34		15OQJ(R)32-36		36			5.5
35		15OQJ(R)32-42		42			7.5
36	150	15OQJ(R)32-54	32	54	2850	66	9.2	136
37		15OQJ(R)32-66		66			11
38		1500J(R)32-72		72			13
39		150QJ(R)32-84		84			13
40		15OOJ(R)32-90		90			15
41		15OQJ(R)32-96		96			15
42		15OQJ(R)32-108		108			18.5
43	200	200QJ(R)20-40	20	40	2850	67	4	136
44		2OOQJ(R)20-54		54			5.5
45		2OOQJ(R)20-81		81			7.5
46		2000J(R)20-93		93			9.2
47		2OOQJ(R)20-108		108			11
48		2OOQJ(R)20-121		121			13
49		2000J(R)20-148		148			15
50		200QJ(R)20-175		175			18.5

序號	適用	型號	流量	總楊程	轉速	效率	電機功率	機組大
序號	小井徑	（model）	（立方米/時）	（米）	（轉/分）	（%）	（千瓦）	外徑（毫米）
51	200	2OOQJ(R)20-202	20	202	2850	67	22	184
52		200QJ(R)20-243		243			25
53		200QJ(R)20-270		270			30
54		2OOQJ(R)20-297		297			30
55		200QJ(R)20-351		351			37
56		2000J(R)20-391		391			45
57		2000J(R)32-26		26			4
58		2000J(R)32-39		39			5.5
59		2000J(R)32-52		52			7.5
60		2000J(R)32-65		65			9.2
61	200	2000J(R)32-78	32	78	2850	70	11	184
62		2000J(R)32-91		91			13
63		2OOQJ(R)32-104		104			15
64		2000J(R)32-130		130			18.5
65		200QJ(R)32-143		143			22
66		2OOQJ(R)32-156		156			25
67		2OOQJ(R)32-169		169			25
68		2OOQJ(R)32-195		195			30
69		2OOQJ(R)32-234		234			37
70		2OOQJ(R)32-247		247			37
71	200	2000J(R)32-299	50	299	2850	74	45	184
72		2000J(R)50-26		26			5.5
73		200QJ(R)50-39		39			9.2
74		2000J(R)50-52		52			11
75		2OOQJ(R)50-65		65			15
76		200QJ(R)50-78		78			18.5
77		200QJ(R)50-91		91			22
78		2000J(R)50-104		104			25
79		2000J(R)50-130		130			30
80		200QJ(R)50-156		156			37
81		2OOQJ(R)50-182		182			45
82		2000J(R)80-22		22			7.5
83		2OOQJ(R)80-33		33			11
84		2OOQJ(R)80-44		44			15
85		200QJ(R)80-55		55			18.5
86	200	2OOQJ(R)80-66	80	66	2850	75	22	184
87		200QJ(R)80-77		77			30
88		200QJ(R)80-88		88			30
89		2000J(R)80-99		99			37
90		2OOQJ(R)80-121		121			45
91	250	250QJ(R)50-20	50	20	2875	73	5.5	233
92		25OQJ(R)50-40		40			9.2
93		250QJ(R)50-60		60			13
94		25OQJ(R)50-80		80			18.5
95		2500J(R)50-100		100			22
96		2500J(R)50-120		120			25
97		2500J(R)50-140		140			30
98		25OQJ(R)50-160		160			37
99		250QJ(R)50-200		200			45
100		2500J(R)50-240		240			55

序號	適用**	型號	流量	總楊程	轉速	效率	電機功率	機組**大
序號	小井徑	（model）	（立方米/時）	（米）	（轉/分）	（%）	（千瓦）	外徑（毫米）
101	250	250QJ(R)50-280	50	280	2875	73	63	233
102		250QJ(R)50-320		320			75
103		250QJ(R)50-360		360			90
104		250QJ(R)50-400		400			90
105		250QJ(R)50-440		440			100
106		250QJ(R)50-480		480			110
107		250QJ(R)80-20		20			7.5
108		250QJ(R)80-40		40			15
109		250QJ(R)80-60		60			22
110		250QJ(R)80-80		80			30
111	250	250QJ(R)80-100	80	100	2875	75	37	233
112		250QJ(R)80-120		120			45
113		250QJ(R)80-140		140			55
114		250QJ(R)80-160		160			55
115		250QJ(R)80-180		180			63
116		250QJ(R)80-200		200			75
117		250QJ(R)80-240		240			90
118		250QJ(R)80-280		280			100
119		250QJ(R)80-320		320			110
120		25OQJ(R)100-18		18			7.5
121	250	25OQJ(R)100-36	100	36	2875	75	15	233
122		25OQJ(R)100-54		54			25
123		250QJ(R)100-72		72			30
124		25OQJ(R)100-90		90			37
125		250QJ(R)100-108		108			45
126		25OQJ(R)100-126		126			55
127		250QJ(R)100-144		144			63
128		25OQJ(R)100-162		162			75
129		250QJ(R100-180		180			75
130		250QJ(R)100-198		198			90
131		25OQJ(R)100-216		216			100
132		250QJ(R)100-252		252			110
133		25OQJ(R)125-16		16			9.2
134		250QJ(R)125-32		32			18.5
135		250QJ(R)125-48		48			25
136	250	250QJ(R)125-64	125	64	2875	76	37	233
137		25OQJ(R)125-80		80			45
138		250QJ(R)125-96		96			55
139		250QJ(R)125-112		112			63
140		25OQJ(R)125-128		128			75
141		250QJ(R)125-160		160			90
142		25OQJ(R)125-176		176			100
143		25OQJ(R)125-196		196			110
144		250QJ(R)125-352		352			180
145		250QJ(R)140-15		15			9.2
146	250	250QJ(R)140-30	140	30	2875	76	18.5	233
147		250QJ(R)140-45		45			30
148		25OQJ(R)140-60		60			37
149		25OQJ(R)140-75		75			45
150		250QJ(R)140-90		90			55

序號	適用	型號	流量	總楊程	轉速	效率	電機功率	機組大
序號	小井徑	（model）	（立方米/時）	（米）	（轉/分）	（%）	（千瓦）	外徑（毫米）
151	250	250QJ(R)140-105	140	105	2875	76	63	233
152		250QJ(R)140-120		120			75
153		250QJ(R)140-150		150			90
154		250QJ(R)140-165		165			100
155		250QJ(R)140-180		180			110
156		250QJ170(R)-20		20			15
157		250QJ170(R)-40		40			30
158		250QJ170(R)-60		60			45
159	250	250QJ170(R)-80	170	80	2900	75	63	233
160		250QJ170(R)-10		100			75
161		250QJ170(R)-120		120			90
162		250QJ170(R)-140		140			110
163		250QJ(R)200-20		20			18.5
164		250QJ(R)200-40		40			37
165		250QJ(R)200-60		60			55
166	250	25OQJ(R)200-80	200	80	2875	70	75	233
167		250QJ(R)200-100		100			90
168		25OQJ(R)200-120		120			110
169		250QJ(R)200-200		200			180
170	300	300QJ(R)200-20	200	20	2900	76	18.5	281
171		3OOQJ(R)200-40		40			37
172		3OOQJ(R)200-60		60			55
173		3OOQJ(R)200-80		80			75
174		300QJ(R)200-160		100			90
175		300QJ(R)200-120		120			100
176		3OOQJ(R)200-140		140			125
177		3OOQJ(R)200-160		160			140
178		300QJ(R)200-180		180			160
179		3OOQJ(R)200-200		200			185
180		300QJ(R)200-240		240			220
181		300QJ(R)300-22		22			30
182		3OOQJ(R)300-44		44			55
183		3OOQJ(R)300-66		66			90
184	300	300QJ(R)300-88	300	88	2900	70	125	281
185		300QJ(R)300-110		110			160
186		300QJ(R)300-132		132			185
187		300QJ(R)300-154		154			220
188	350	3500J200(R)-36	200	36	1450	75	30	328
189		350QJ200(R)-48		48			45
190		350QJ200(R)-60		60			55
191		350QJ200(R)-72		72			63
192		350QJ200(R)-84		84			75
193		3500J200(R)-96		96			90
194		3500J200(R)-120		120			110
195		3500J200(R)-144		144			125
196		350QJ200(R)-168		168			140
197		350QJ200(R)-192		192			160
198		3500J(R)360-36		36			55
199	350	350QJ(R)360-72	360	72	2900	76	125	330
200	350	3500J(R)360-108	360	108	2900	76	160	330
