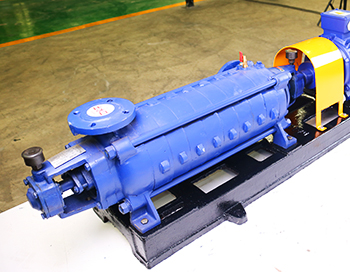

DA1型泵系單吸多級分段式離心泵
， 供輸送清水及物理化學性質類似于水的液體之用
。改變?nèi)~輪
、密封環和軸套等零件的材料，也可用于汲送腐蝕性介質
。液體的**溫度不得超過8 0℃
。適用于礦山排水、工程及城市生活
、消防給水之用
。
4 . 2 本系列泵所執行的標準是
企業標準Q / B B C 0 0 1《D A 1型離心泵型式與基本參數》
國家標準G B 5 6 5 9《多級離心泵技術條件》
4 . 3 泵的型號意義：
如：D A 1——8 0×5 D A 1——單吸多級分段式離心泵
8 0——出水口直徑（毫米）
5——葉輪的數量
4 . 4 從原動機方向看泵，泵為順時針?lè)较蛐D(zhuǎn)。
五
、結構說明
5 . 1 本型泵的吸入口位于進水段上
，呈水平方向，吐出口在出水段上
，垂直向上
，水泵裝配良好與否，對性能影響關系很大
，尤其是各個葉輪的出口與導葉的進口中心
，其中稍有偏差即將使水泵的流量減少，揚程降低
，效率差
。故在檢修后裝配時務必注意，若有偏差必須調整
。
5 . 2 水泵的主要零件有：進水段、中段
、出水段
、葉輪、導葉
、出水導葉
、軸、密封環
、平衡盤
、平衡環、軸套
、尾蓋與軸承體
。
A、進水段
、中段
、導葉、出水段導葉
、出水段與尾蓋均為鑄鐵制成
，共同形成泵的工作室。
B
、葉輪為鑄鐵制成
，內有葉片，液體沿軸向單側進入
，由于葉輪前后受壓不等
，必然存在軸向力，此軸向力由平衡盤來承擔
。葉輪制造時經靜平衡試驗
。
C
、軸為經調質處理的優質碳素鋼而成，中間裝有葉輪
、用鍵
、軸套及軸套螺母固定在軸上。軸的一端安裝聯軸器部件
，與電機直接聯接
。
D、密封環為鑄鐵制成
，防止水泵高壓水漏回進水部分
，各密封環分別固定在進水段與中段之上,為易損件,磨損后可用備件更換。
E
、平衡環為耐磨鑄鐵制成
，固定在出水段上，它與平衡盤共同組成平衡裝置。平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，用于平衡軸向力。
F、軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸之用，為易損件，磨損后可用備件更換。
G、軸承采用單列向心球軸承
，用鈣基黃油潤滑
。
5 . 3 填料起密封作用，防止空氣進入（進水段側）
，填料密封由進水段和尾蓋上的填料室
、填料壓蓋、填料環及填料等組成
奇米影视777奇米弟四色
<fieldset id="su80g"><table id="su80g"></table></fieldset>
，少量高壓水流入填料室中起水封作用
。填料的松緊程度必須適當，不可壓得太緊亦不可太松
，以液體能一滴一滴地滲出為準
，如果填料太緊，軸套容易發烈，同時耗費功率
